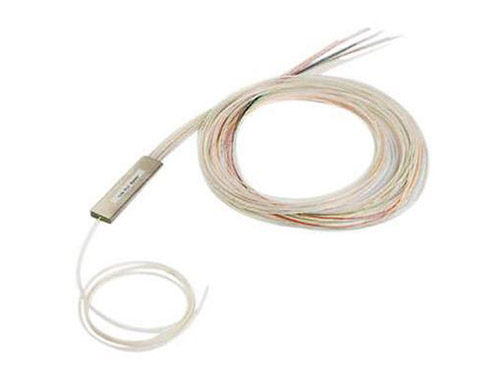

微型模块式光分路器

微型模块式光分路器在进行安装时，需要将多个光缆连接至其上的光缆连接口，由于光缆数量较多，容易被外力误拉扯，造成从光缆连接口上脱落，影响微型模块式光分路器的正常作业。

光分路器又称分光器，是光纤链路中较重要的无源器件之一，是具有多个输入端和多个输出端的光纤汇接器件；分光均匀；损耗对传输光波长不敏感，可以达到不同波长的传输需要。

优点

1）损耗对传输光波长不敏感，可以达到不同波长的传输需要。

（2）分光均匀，可以将信号均匀分配给用户。

（3）结构紧凑，体积小,可以直接安装在现有的各种交接箱内，不需特别设计留出很大的安装空间。

（4）单只器件分路通道很多，可以达到32路以上。

（5）多路成本低，分路数越多，成本优势越明显。

缺点

（1）器件制作工艺复杂，技术门槛较高，目前芯片被几家公司垄断，国内能够大批量封装生产的企业也只有很少几家。

（2）相对于熔融拉锥式分路器成本较高，特别在低通道分路器方面愈处于劣势。

光分路器的插入损耗是指各路输出相对于输入光损失的dB数，其数学表达式为：Ai=-10lgPouti/Pin，其中Ai是指一个输出入口的插入损耗；Pouti是一个输出端口的光功率；Pin是输入端的光功率值。

附加损耗定义为所有输出端口的光功率总和相对于输入光功率损失的DB数。值得一提的是，对于光纤耦合器，附加损耗是体现器件制造工艺质量的指标，反映的是器件制作过程的固有损耗，这个损耗越小越好，是制作质量优劣的考核指标。而插入损耗则仅表示各个输出端口的输出功率状况，不少有固有损耗的因素，愈考虑了分光比的影响。因此不同的光纤耦合器之间，插入损耗的差异并不能反映器件制作质量的优劣。分光比。

分光比定义为光分路器各输出端口的输出功率比值，在系统应用中，分光比的确是根据实际系统光节点所需的光功率的多少，确定适当的分光比（平均分配的除外），光分路器的分光比与传输光的波长有关，例如一个光分路在传输1.31微米的光时两个输出端的分光比为50：50；在传输1.5μm的光时，则变为70：30（之所以出现这种情况，是因为光分路器都有相应的带宽，即分光比基本不变时所传输光信号的频带宽度）。所以在订做光分路器时改成要注明波长。
