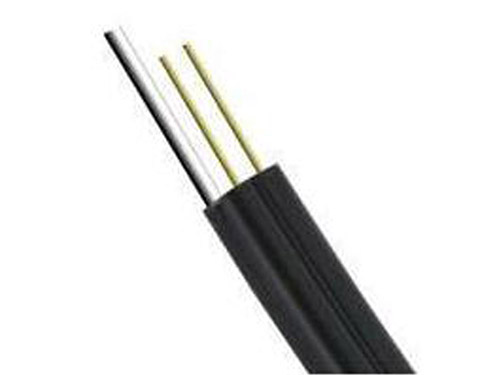

自承式皮线光缆也是皮线光缆,又叫接入网用蝶形引入光缆,是一种在结构上与普通光缆不一样的光缆。
光缆中含1~4根有涂覆层的二氧化硅系光纤,其类别可以为ITU-TG.657A(C1)或G.652D(B1.3),同批产品应采用相同设计及相同材料和工艺制造出来的光纤,光纤应置于光缆的中心。
光纤涂覆层可着色,着色层颜色应是符合GB65.2规定的蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红或青绿色,单纤为可为本色。
一、用于成缆的单模光纤的涂覆层结构、光纤强度筛选水平、模场直径和尺寸参数、截止波长和弯曲损耗。
二、护套
对于聚氯乙烯护套光缆,护套材料宜符合GB/T8815中HR-70型“70℃柔软护套级软聚氯乙烯塑料”的规定;对于阻燃聚乙烯护套光缆,护套材料宜符合YD/T1113的规定;
护套的表面应平整光滑,其断面上应无目力可见的裂纹、气泡和砂眼等缺陷。
护套应连续地挤包在光纤、加强构件上。
护套颜色一般为黑色,也可按用户要求的其他颜色进行生产。
三、标志
光缆应在护套表面作长期标志,标志应不影响光缆的任意性能,相邻标志始点间的距离不大于500mm。
四、加强构件
光缆中的加强构件可为不锈钢钢丝或磷化钢丝的金属加强构件,也可为聚酯芳纶丝或其它适当的纤维束的非金属加强构件,应具有足够的杨氏模量和弹性应变范围。
光缆的加强构件应为2根,平行对称于光缆中.侧面一个粗钢丝吊线。
注意事项:
转向装设避免过度弯曲引起断裂和影响使用寿命;
绑扎牢靠避免受到外界动态应力(如振动或舞动)和钢丝具有内应力作用作用,造成支撑松懈脱落。
技术要求:
敷设皮线光缆无刚性接触;确定转向装设曲率半径大于30mm;有薄足够的机械强度和牢靠性能;具有承受动态应力(如振动或舞动)的能力;尽量不依赖操作的熟练程度就能确定施工质量,操作方便、快;空中吊线美观、小巧,不影响其他使用线路。
一、光缆中含1~4根有涂覆层的二氧化硅系光纤,其类别可以为ITU-TG.657A(C1)或G.652D(B1.3),同批产品应采用相同设计及相同材料和工艺制造出来的光纤,光纤应置于光缆的中心。
二、光纤涂覆层可着色,着色层颜色应是符合GB65.2规定的蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红或青绿色,单纤为可为本色。
三、用于成缆的单模光纤的涂覆层结构、光纤强度筛选水平、模场直径和尺寸参数、截止波长和弯曲损耗。
加强构件
一、光缆中的加强构件可为不锈钢钢丝或磷化钢丝的金属加强构件,也可为聚酯芳纶丝或其它适当的纤维束的非金属加强构件,应具有足够的杨氏模量和弹性应变范围。
二、光缆的加强构件应为2根,平行对称于光缆中.侧面一个粗钢丝吊线。
护套
一、对于聚氯乙烯护套光缆,护套材料宜符合GB/T8815中HR-70型“70℃柔软护套级软聚氯乙烯塑料”的规定;对于阻燃聚乙烯护套光缆,护套材料宜符合YD/T1113的规定。
二、护套的表面应平整光滑,其断面上应无目力可见的裂纹、气泡和砂眼等缺陷。
三、护套应连续地挤包在光纤、加强构件上。
四、护套颜色一般为黑色,也可按用户要求的其他颜色进行生产。
